Modulo di scarico
Descrizione tecnica

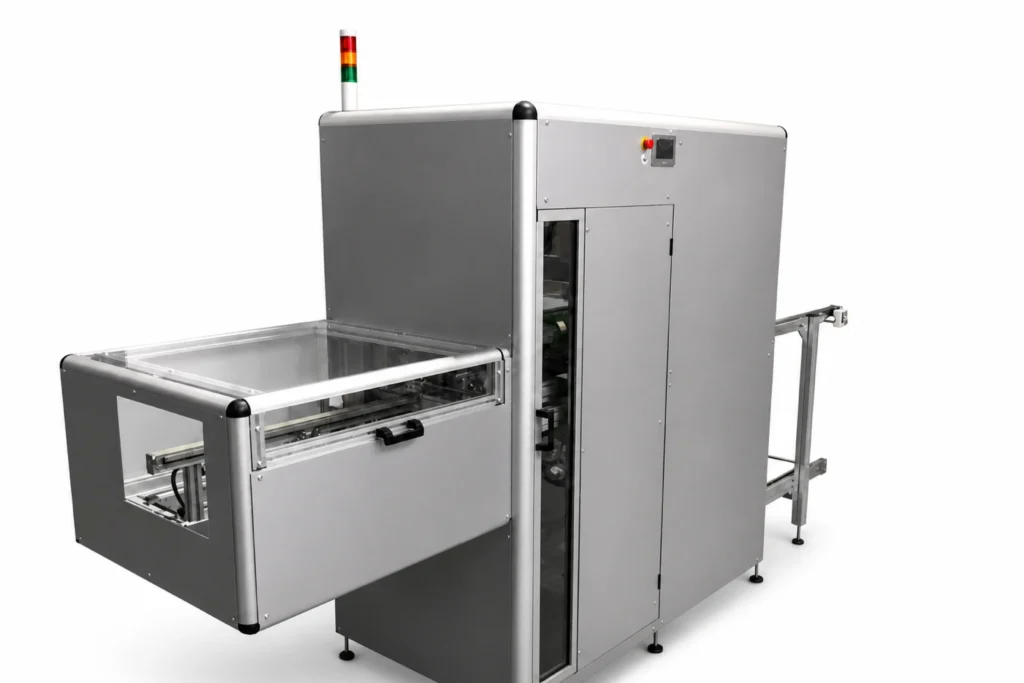

I nostri moduli da scarico per rack sono completamente costruiti in Italia e sono disponibili in varie versioni.
I moduli di scarico si differenziano in:

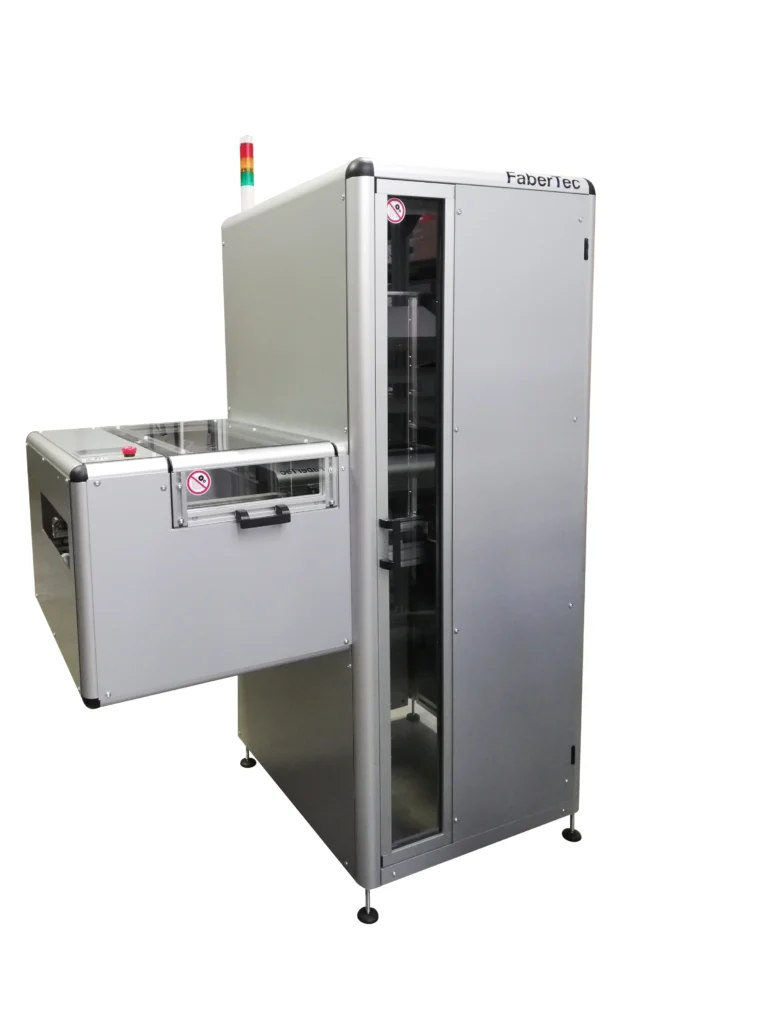

- SIR1 moduli di scarico in rack singolo;

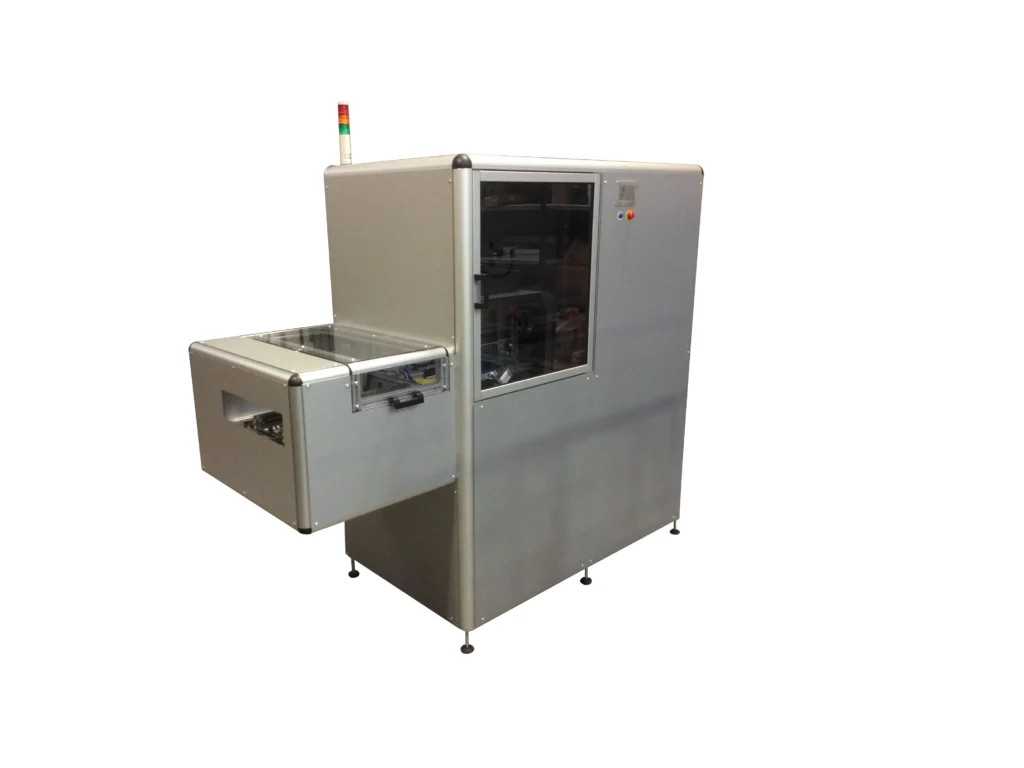

- SIRM1 scarico in rack multiplo con un rack in ingresso, uno in lavoro, uno in uscita;

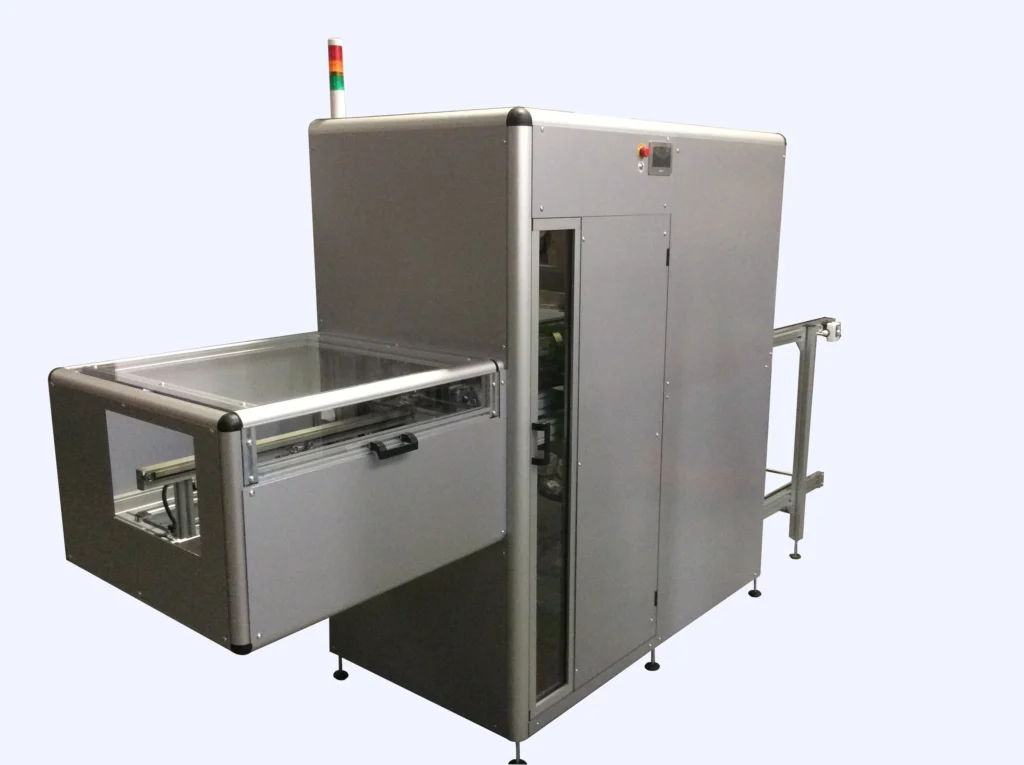

- SIRM3 scarico in rack multiplo con rack in ingresso da 3 a 5, un rack in lavoro, rack in uscita da 3 a 5;

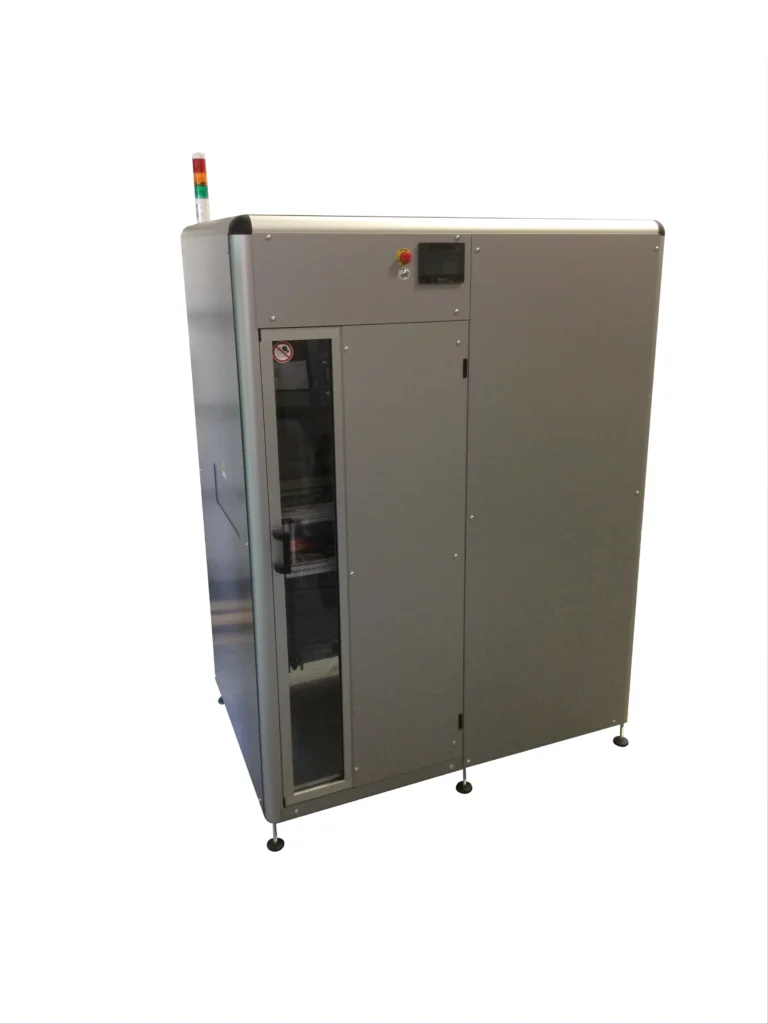

- SIR2 modulo in scarico da rack doppio con possibilità di gestione pcb Good-Bad

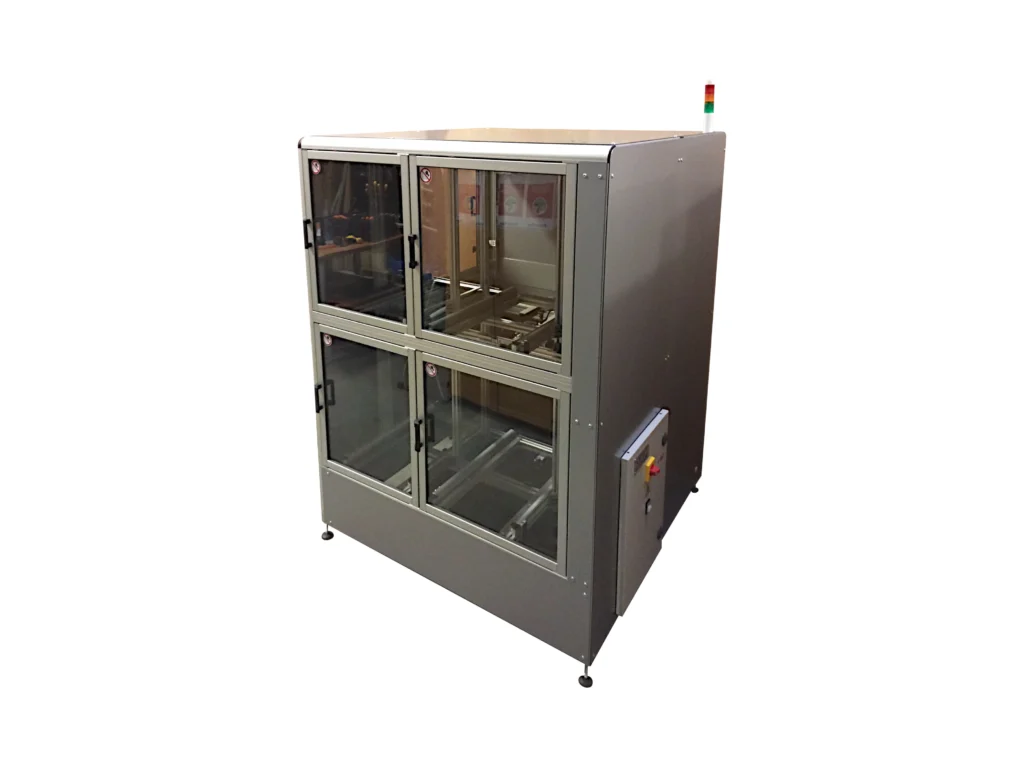

- SIR4 modulo in scarico da rack quadruplo con possibilità di gestione pcb Good-Bad
- SBR1P modulo scarico Bad in rack singolo e passthru pcb Good
I moduli di scarico permettono di raccogliere le PCB lavorate in rack per poi scaricarli manualmente.
Tutti in nostri moduli di scarico sono provvisti di un terminale operatore touch screen dove è possibile visualizzare lo stato della macchina e inserire le impostazioni di base, è possibile impostare il passo delle schede ed anche la posizione di partenza del rack da lavorare oltre che per tutti i rack e la posizione finale, questo permette di gestire varie tipologie di rack in futuro con un minimo adattamento meccanico.
Il funzionamento base dei moduli di scarico prevede che il rack in uso venga traslato verticalmente per posizionarlo alla quota di immissione della PCB, uno spintore elettrico posto sul convogliatore in ingresso (per evitare di rompere la pcb in caso di eventuali inceppamenti meccanici) spingerà la PCB nel rack.
Le versioni SIR2 e SIR4 hanno la possibilità di operare anche in modalità Good-Bad permettendo gestire le PCB sia Good che Bad in arrivo da una macchina di test/ispezione, dal pannello operatore è possibile impostare quale rack riceverà le pcb Good e quale sarà riservato alle PCB Bad.
La versione SBR1P prevede l’alloggiamento per un rack dove raccogliere le PCB Bad, le PCB Good vengono direttamente trasferite al convogliatore successivo e inviate alla macchina a valle.
L’unità di movimentazione rack, nonché il rack stesso lavorano in una struttura completamente protetta per garantire la massima sicurezza degli operatori, l’apertura delle protezioni di scarico implicano la messa in emergenza della macchina.
I moduli da scarico multiplo prevedono il trasporto a catena.
Su richiesta è possibile avere un variante con l’aggiunta di un bocchettone per attacco aspirazione esterna.
Passo rack 10mm o multipli.
Convogliatore di ingresso PCB con regolazione manuale di larghezza e incorporato spintore pcb, anch’esso regolabile manualmente.
Interfaccia elettrica e meccanica a norme SMEMA con modulo a monte.
Schede tecniche
Caratteristiche Tecniche SIR1
(Fabertec si riserva la possibilità di modificare le suddette specifiche senza preavviso.)
| Dimensioni Max Rack - 460 x 400 x 563 mm |
| Dimensioni PCB - Min. 100 x 80 mm (lunghezza x larghezza) |
| Dimensioni PCB - Max. 450 x 330 mm (lunghezza x larghezza) |
| Area libera sul bordo - 3 mm |
| Spessore PCB - Min. 0.6 mm |
| Raggio di curvatura PCB - 0,5% larghezza Max |
| Luce di passaggio sotto PCB - 40 mm Max.nSu richiesta è possibile avere sino a 120mm Max superiore ed inferiore (generalmente utilizzate in linee di conformal coating) |
| Luce di passaggio sopra PCB - 50 mm Max.nSu richiesta è possibile avere sino a 120mm Max superiore ed inferiore (generalmente utilizzate in linee di conformal coating) |
| Assorbimento max - 1600VA |
| Alimentazione pneumatica - 0.6 MPa |
Dimensioni ingombro
(Fabertec si riserva la possibilità di modificare le suddette specifiche senza preavviso.)
| Modello | Larghezza | Lunghezza | Altezza |
|---|---|---|---|
| SIR1 | 1305 mm | 830 mm | 1968 mm |
| SIRM1 | 2060 mm | 830 mm | 1968 mm |
| SIRM3 | 2830 mm (versione con 3 rack in uscita) | 830 mm | 1968 mm |
| SIR2 | 1255 mm | 830 mm | 1968 mm |
| SIR4 | 1255 mm | 1330 mm | 1968 mm |
| SBR1P | 1215 mm | 830 mm | 1443 mm |
