Convogliatori
Descrizione tecnica
Si tratta di un modulo semplice per il trasporto delle PCB, utile all’asservimento delle unità di montaggio, è completamente costruito in Italia ed è possibile realizzarlo in varie versioni.

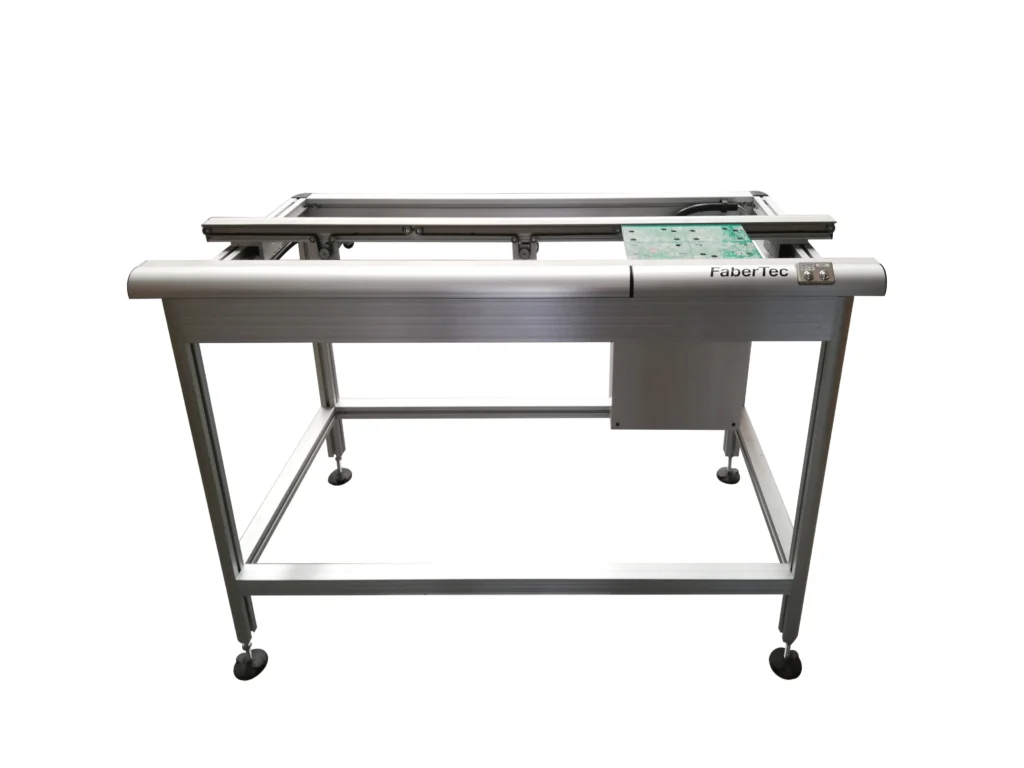

I modelli vanno da lunghezze standard di 500 mm fino ad un massimo di 1500 mm per le versioni ad 1 motorizzazione, mentre le versioni da 2, 3 o 4 motorizzazioni possono arrivare fino a 2500 mm di lunghezza, è possibile anche l’aggiunta di componenti come una postazione manuale per fermare le PCB o una regolazione di velocità, utile per i moduli posizionati in ingresso forno.

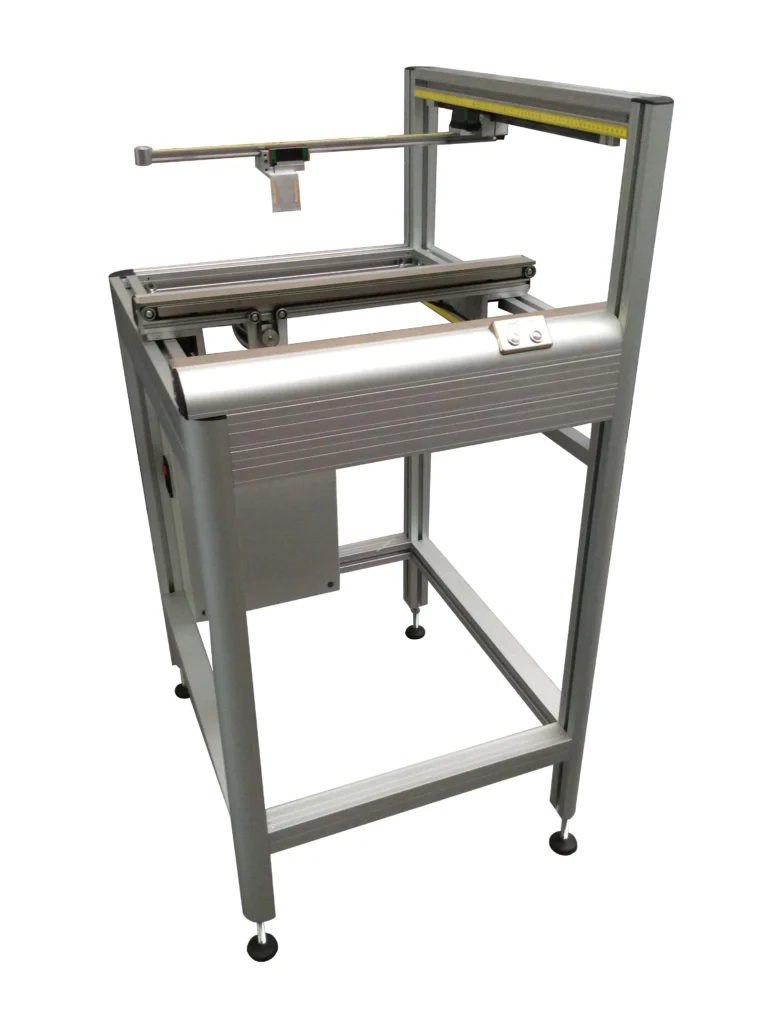

E’ possibile l’aggiunta di bracci XY sia superiori che inferiori per il posizionamento di lettori ottici per il controllo delle PCB.

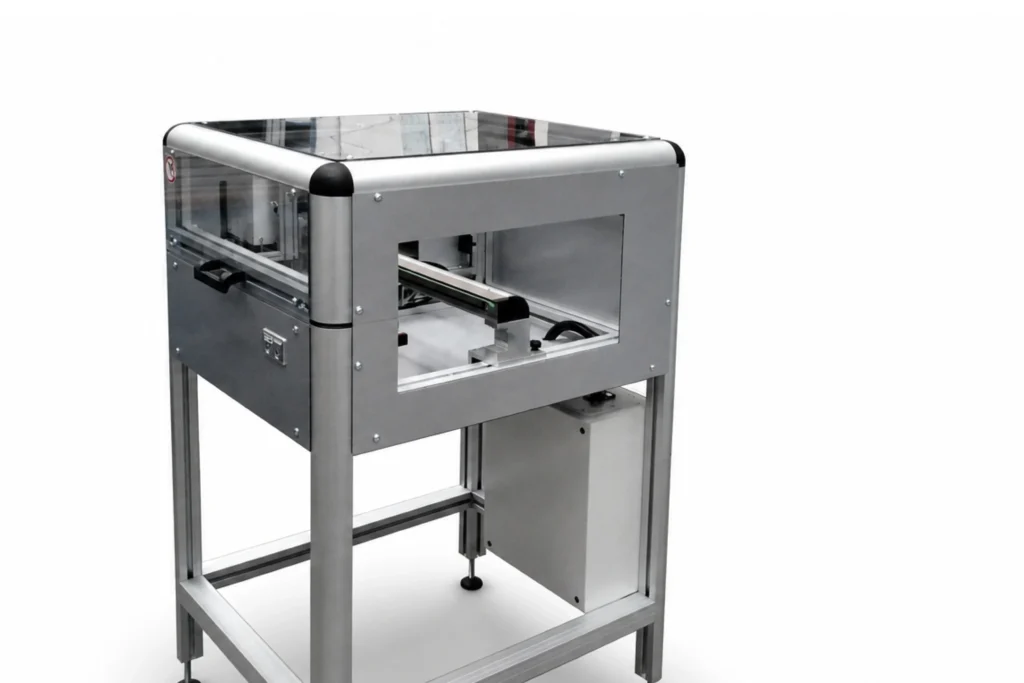

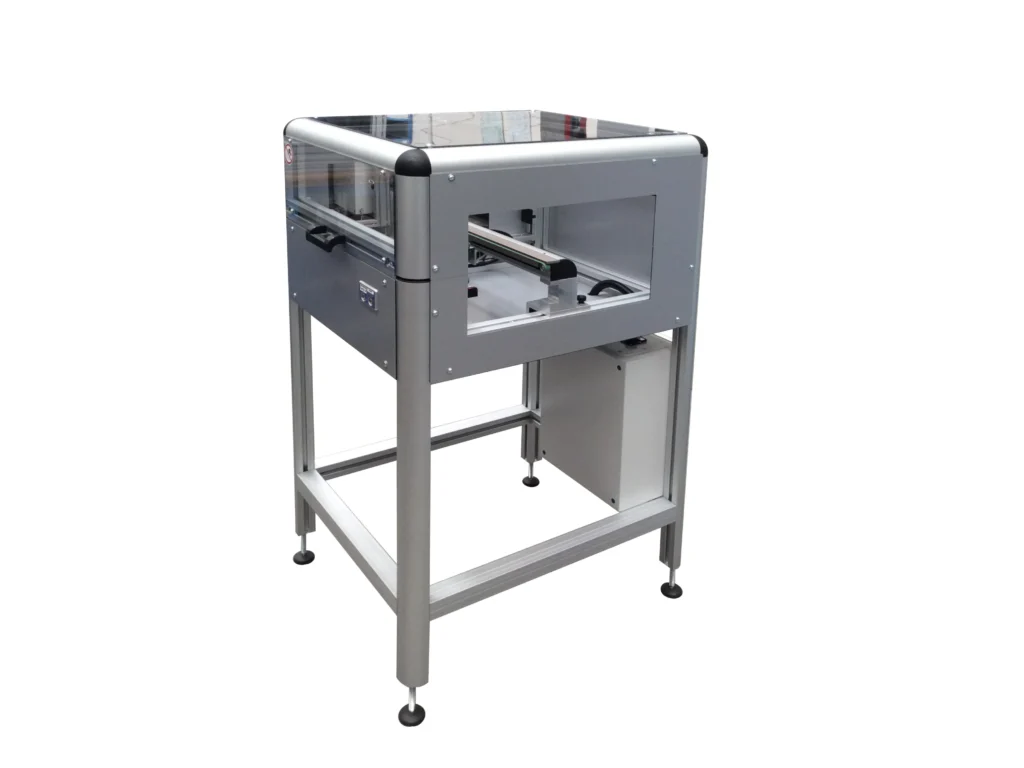

Forniamo anche modelli con copertura totale del modulo (convogliatori protetti) oppure con copertura solamente superiore (convogliatori coperti)

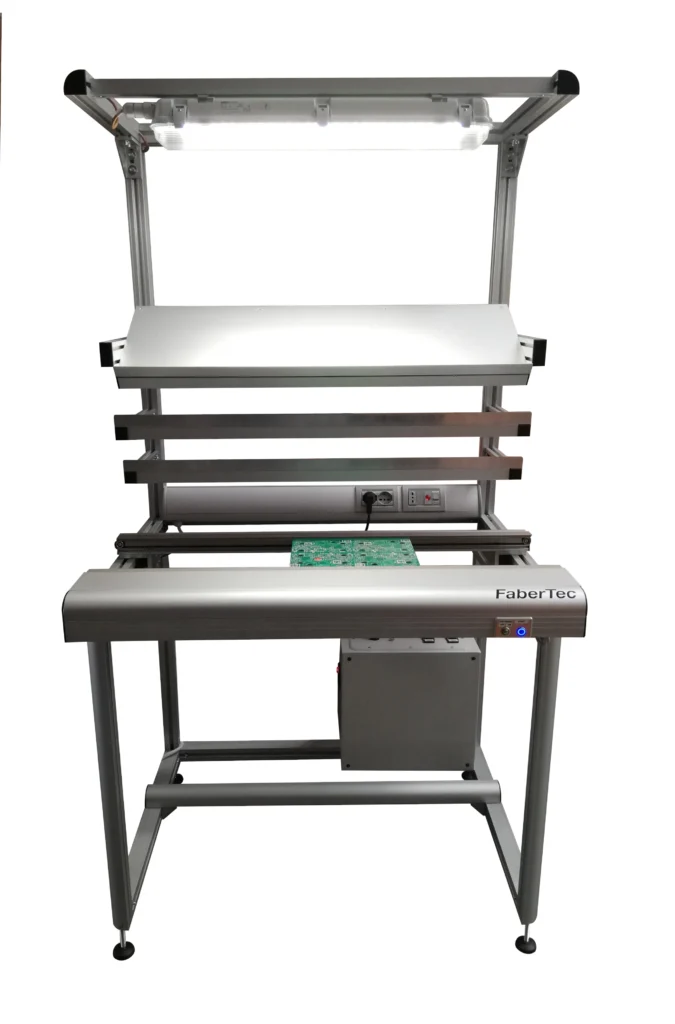

Nella versione tavolo di assemblaggio con postazione manuale a 1 motorizzazione (TACM1) è presente una struttura superiore con mensole e supporti per contenitori, una lampada led con interruttore e prese di corrente
Esiste anche una versione di convogliatore per la gestione delle PCB in Good/Bad, che va da una lunghezza minima di 1000 mm per la versione 1 motorizzazione fino ad un massimo di 1500 per la versione a 3 motorizzazioni.
Forniamo anche versioni speciali su richiesta cliente.
Tutti i convogliatori prevedono il trasporto su cinghia antistatica ma è possibile richiedere il trasporto su catena normalmente utilizzati per linee di conformal coating
L’interfaccia elettrica e meccanica standard è a norme SMEMA
Schede tecniche

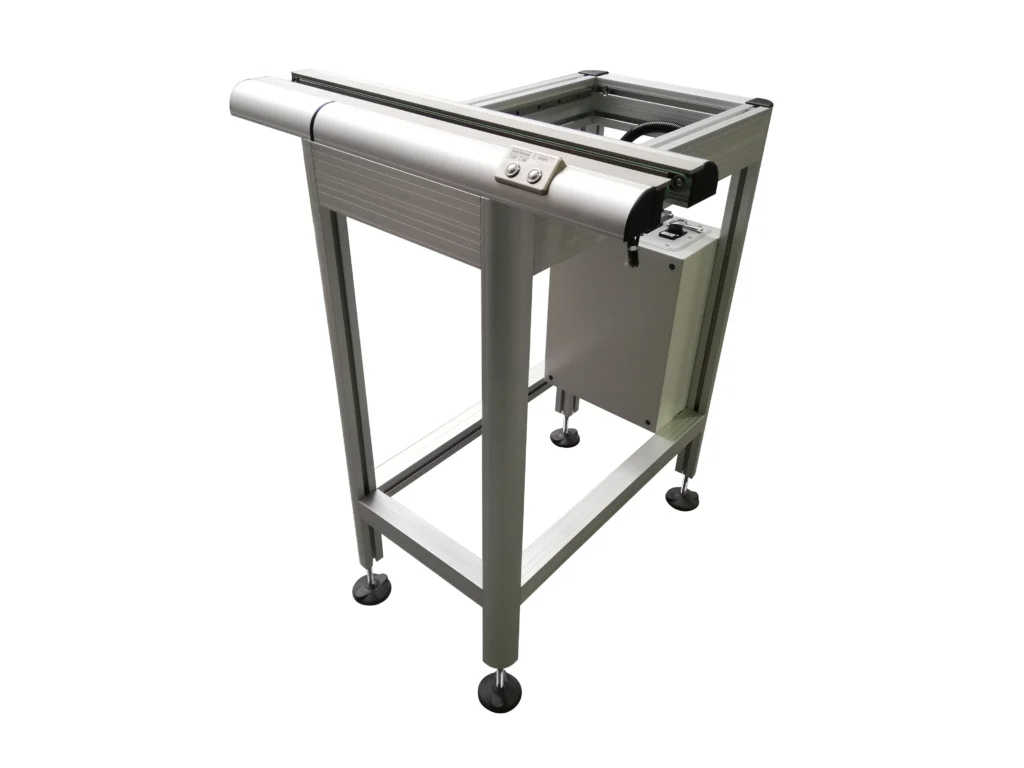

Caratteristiche Tecniche convogliatore base C1-500
(Fabertec si riserva la possibilità di modificare le suddette specifiche senza preavviso.)
| Dimensioni PCB - Min. 100 x 80 mm (lunghezza x larghezza)nDimensioni PCB - Max 450 x 400 mm (lunghezza x larghezza)nsu richiesta specifica del cliente è possibile realizzare moduli per PCB con dimensioni maggiorate. |
| Area libera sul bordo (3) 5 mm |
| Luce di passaggio sotto PCB 40 mm (modificabile su richiesta)nnè possibile avere sino 120mm Max superiore ed inferiore (generalmente utilizzate in linee di conformal coating) |
| Peso max trasportabile - per motorizzazione - 2 kg |
| Velocità convogliatore - Max 20 m/min (vel. Fissa)nnOpzione 0,1 a 20 m/min nella versione con velocità regolabile |
| Alimentazione elettrica - 230V 50/60Hz |
| Assorbimento max - 600VA |
| Alimentazione pneumatica - Nessuna |
