Linea di asservimento saldatrice
Descrizione tecnica
Per quanto riguarda la linea di asservimento saldatrice, il progetto dipende fondamentalmente dal tipo di saldatrice in uso (a onda o selettiva) e se la saldatrice lavora con pallet di dimensione definita oppure direttamente su pcb o telai di diverse dimensioni.

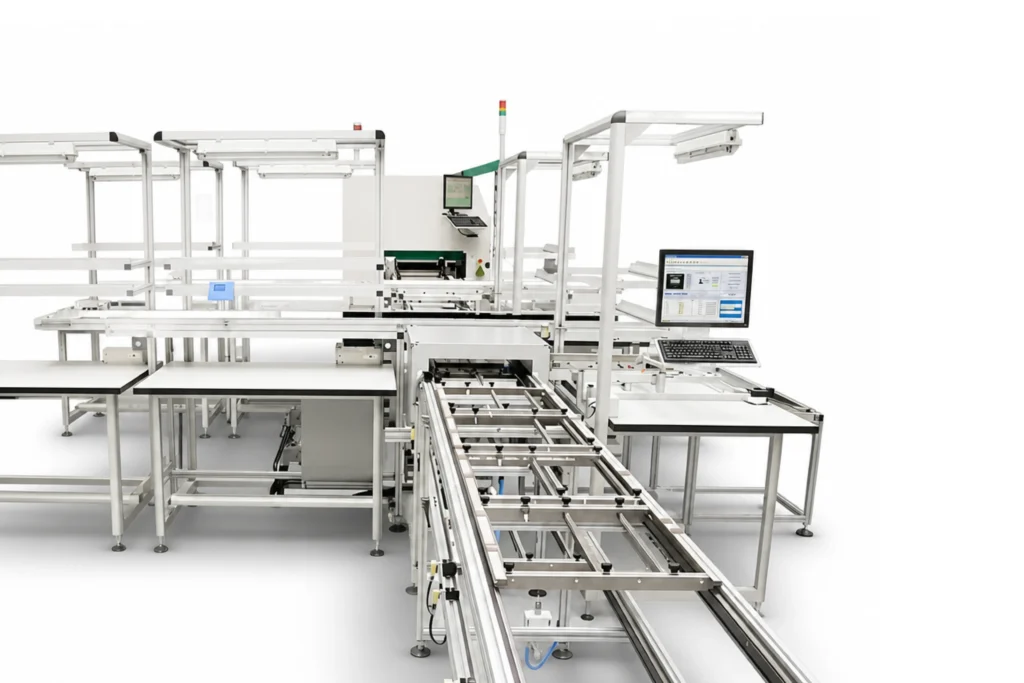

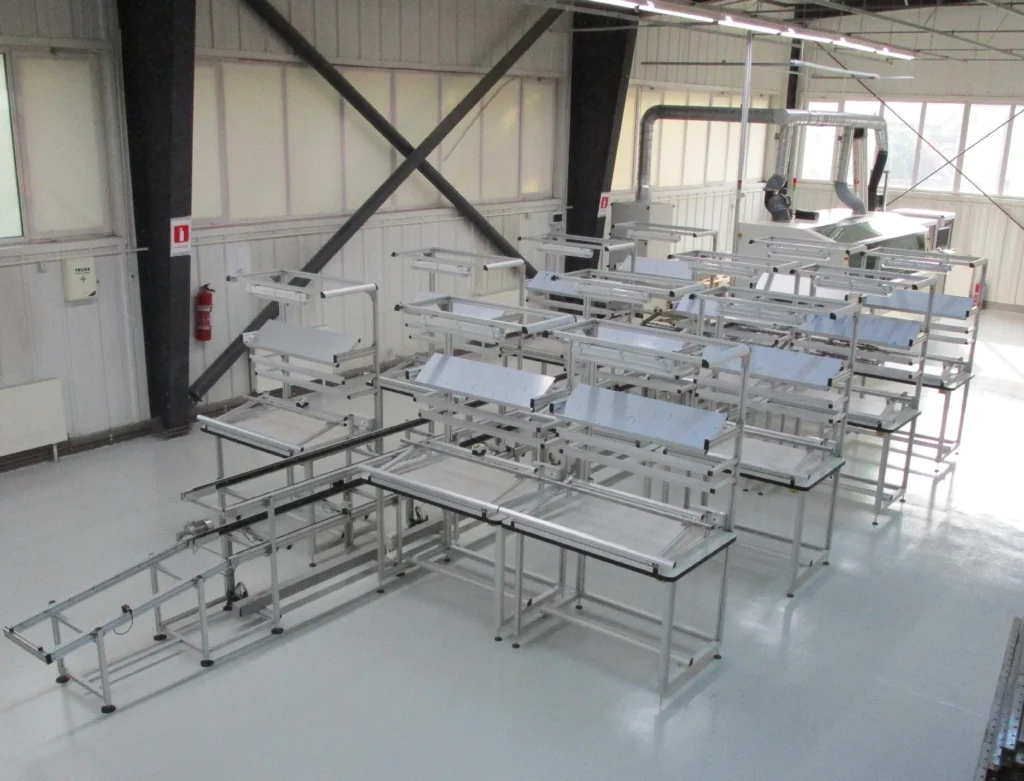

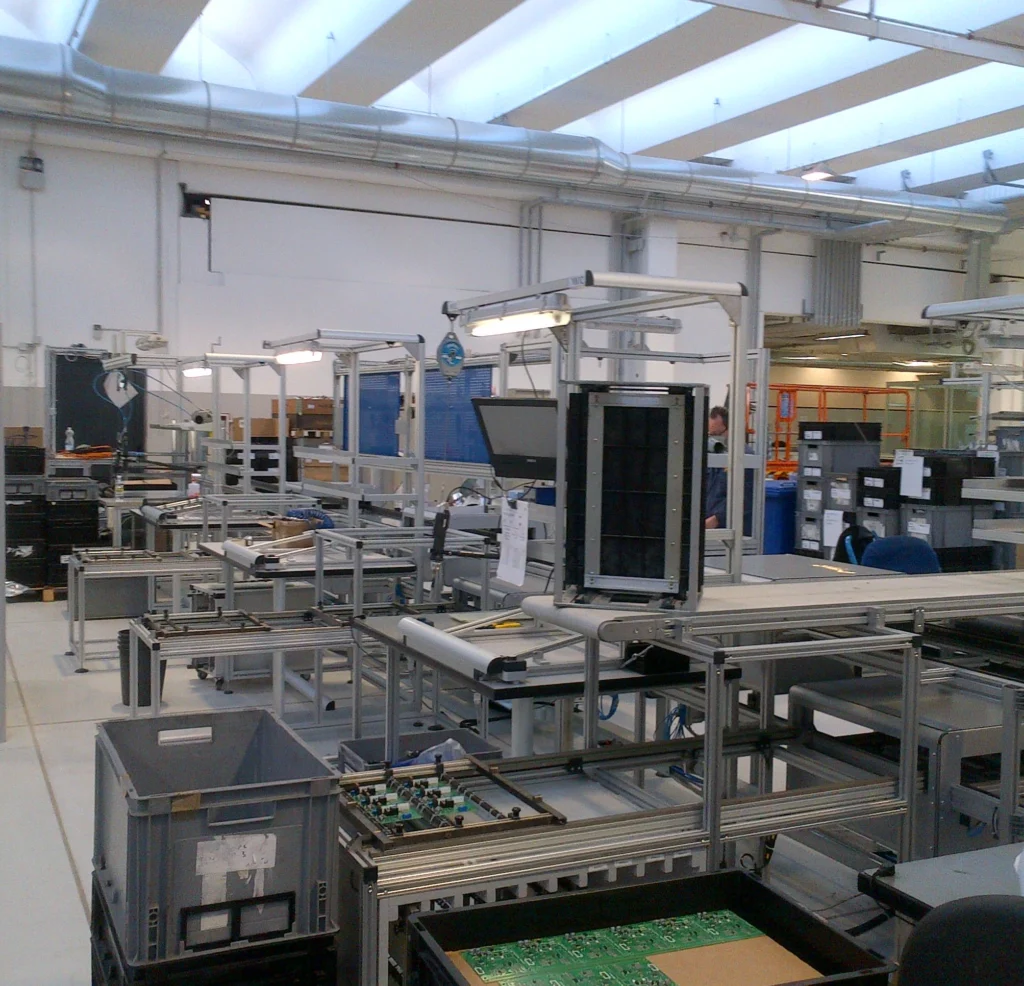

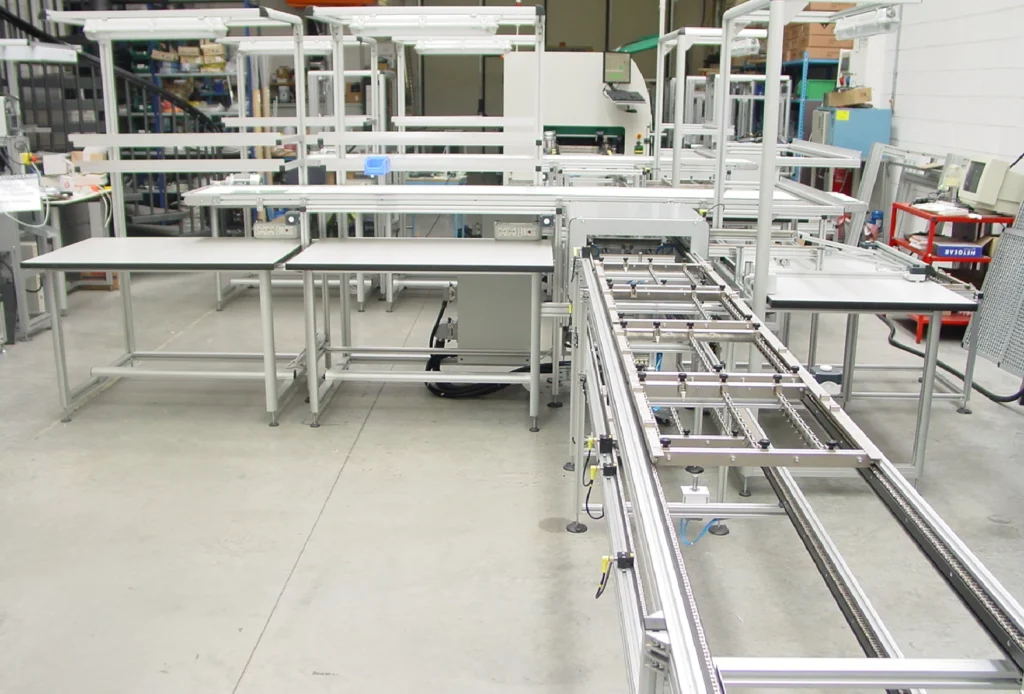

In generale una linea di asservimento saldatrice è costituita da:
- Modulo ingresso saldatrice
- Modulo uscita saldatrice
- Discensore
- Linea di ritorno (normalmente sotto saldatrice)
- Ascensore
- Postazioni di carico/scarico telai da 1 postazione a N postazioni
Nel caso di movimentazione telai, la linea avrà una larghezza tale da consentire il transito dei telai e non sarà possibile modificarne le dimensioni in futuro; I telai possono essere dotati di una codifica che serve per il ritorno dello stesso alla postazione a cui è assegnato. I telai devo avere la possibilità di essere selezionati in modo singolo in quanto possono essere accumulati di seguito sulla linea e serve la possibilità di singolarizzarli per ingresso saldatrice/ascensore/discensore ecc.
Nel caso di movimentazione pcb/telai di diverse dimensioni, occorre definire le massime e le minime dimensioni delle pcb/telai, la modifica della larghezza della linea può essere manuale per ogni tratta oppure si può avere la regolazione automatica della larghezza impostando le quote su pannello operatore. Ovviamente non è possibile gestire in contemporanea pcb o telai di diverse dimensioni di larghezza. Nel caso di gestione pcb/telai la linea sarà fatta da N trasporti in funzione della lunghezza massima delle pcb/telai da gestire, in quanto su ogni tratta si a la possibilità di avere una sola pcb/talaio.
Il trasporto dei telai sulla linea, può essere fatto con cinghia antistatica o a catena. Il trasporto a catena è normalmente utilizzato su trasporti in piano, mentre il trasporto a cinghia è preferibile su tratti inclinati, in quanto, alcune saldatrici hanno il trasporto interno che è inclinato di circa 7°, ne consegue che anche il modulo di ingresso e quello di uscita saldatrice abbia la stessa inclinazione.
In ogni caso, stabilito il modello di saldatrice e le eventuali postazioni di lavoro da mettere in linea, consigliamo di contattarci per stabilire un LY della linea per poi procedere ad eventuale offerta.
